产品简介

US208M是一款专为水流量传感器设计的简易型即时流量测试仪，可代替示波器等脉冲测试仪。

输出数字型频率信号（不输出方波），显示即时的脉冲值（设置K=1）或者流速(L/Min)。

配合我司的水流量传感器或者齿轮油流量传感器使用。

电气参数

  • 输入电压：DC5-24V
  • 输出电压：同输入电压
  • 默认配套：DC5V电源

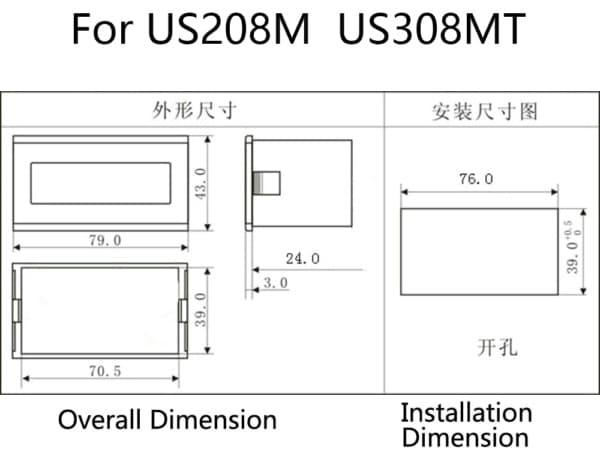

产品尺寸

  • 图纸

参数设置表

序号 设置说明 参数范围 出厂值
1 K值 1-655.35 5.00
2 瞬时流量小数点位数 1/2/3 2 (瞬时流量显示两位小数)

注意: 瞬时流量小数点位数设置为2时，显示格式为XX.XX L/Min。
设置项3-6无效

使用说明

  1. 输入端接上电源，屏幕显示"0000.00"
  2. 输出端连接水流量传感器(iSentrol)
  3. 当水流经过传感器后，屏幕上显示传感器的输出脉冲数
  4. 经过调整K值，可显示实时流速，单位是L/Min(升每分钟)
  5. 没有水流时显示为0

按键调节方法

打开后盖，有四个调节键：

  • 长按SET键5秒钟进入调节状态
  • 按"+"或"-"调节数字
  • 长按"+"或"-"可以快速调节
  • 连续短按两次"+"或"-"调节1000(有小数位的数值调节10.00)
  • 调节后按SHIFT保存
  • 长按SET退出

显示模式切换

按SHIFT键可以切换显示为总流量和即时流量：

  • 默认模式：有水流过显示瞬时流量，水流停止显示0
  • 按一次SHIFT键：一直显示总流量
  • 再按一次SHIFT键：有水流过显示瞬时流量，水流停止显示总流量

注意：显示模式无法保存，每次断电重启后恢复为默认模式。

计算公式

瞬时流量显示值 = 脉冲数 ÷ K值

校准公式：当前K值 = 出厂K值 × (流量显示值 ÷ 实际流量值)

在线计算工具网址：http://k.isentrol.cc，输入数值，计算新K值

总流量累计到999999后自动归零重新累积。

注意事项

  • 注意防水、防潮、防尘、防火，防止高处跌落，远离强磁环境
  • 水流传感器需要在纯净水环境使用，如果水质达不到要求，请安装前置过滤装置
  • US208M不带报警输出功能

技术支持与联系

在使用中遇到故障或不解的问题请及时向我司技术人员进行咨询

电话/微信：13001715332

通讯地址：山东省济南市历城区仲宫镇上海街21-1号5单元信准科技 张庆勇

访问公司官网

Product Introduction

The US208M is a simple instant flow testing instrument designed for water flow sensors, which can replace pulse testing instruments such as oscilloscopes.

It outputs a digital frequency signal (does not output square waves) and displays the instant pulse value (when K=1 is set) or flow rate (L/Min).

It is used in conjunction with our water flow sensors or gear oil flow sensors.

Electrical Parameters

  • Input Voltage: DC 5-24V
  • Output Voltage: Same as input voltage
  • Default Accessory: DC 5V Power Supply

Parameter Settings Table

No. Description Parameter Range Default Value
1 K-factor 1-655.35 5.00
2 Instant Flow Decimal Places 1/2/3 2 (Instant flow shows 2 decimal places)

Note: When the instant flow decimal places is set to 2, the display format is XX.XX L/Min.
No.3-6 is Invalid

Instructions for Use

  1. Connect the input terminal to the power supply; the screen will display "0000.00".
  2. Connect the output terminal to the water flow sensor (iSentrol).
  3. When water flows through the sensor, the screen displays the output pulse number of the sensor.
  4. By adjusting the K-factor, the real-time flow rate can be displayed in L/Min (liters per minute).
  5. Displays 0 when there is no water flow.

Button Adjustment Method

Open the back cover to find four adjustment buttons:

  • Press and hold the SET button for 5 seconds to enter adjustment mode.
  • Press the "+" or "-" buttons to adjust the value.
  • Press and hold "+" or "-" for rapid adjustment.
  • Press "+" or "-" twice quickly to adjust by 1000 (or by 10.00 for values with decimal places).
  • After adjustment, press SHIFT to save.
  • Press and hold SET to exit.

Display Mode Switching

Press the SHIFT button to switch between total flow and instant flow display:

  • Default mode: Displays instant flow when water is flowing; displays 0 when water stops.
  • Press SHIFT once: Always displays total flow.
  • Press SHIFT again: Displays instant flow when water is flowing; displays total flow when water stops.

Note: The display mode cannot be saved and will revert to the default mode after each power restart.

Calculation Formula

Instant Flow Display Value = Pulse Count ÷ K-factor

Calibration Formula: Current K-factor = Factory K-factor × (Displayed Flow Value ÷ Actual Flow Value)

Online calculation tool URL: http://k.isentrol.cc. Enter values to calculate the new K-factor.

Total flow accumulation resets to zero automatically after reaching 999999.

Precautions

  • Avoid water, moisture, dust, and fire; prevent falling from heights; keep away from strong magnetic environments.
  • Water flow sensors should be used in pure water environments. If water quality does not meet requirements, install a pre-filter device.
  • The US208M does not have an alarm output function.

Technical Support and Contact

If you encounter malfunctions or have questions during use, please contact our technical staff for consultation.

Phone/WeChat: 13001715332

Mailing Address: Zhang Qingyong, iSentrol Technology, Unit 5, No. 21-1 Shanghai Street, Zhonggong Town, Licheng District, Jinan City, Shandong Province

Visit Company Website

Introduction du produit

Le US208M est un instrument de test de débit instantané simple conçu pour les capteurs de débit d'eau, pouvant remplacer des instruments de test d'impulsions tels que les oscilloscopes.

Il délivre un signal de fréquence numérique (ne délivre pas d'ondes carrées) et affiche la valeur d'impulsion instantanée (lorsque K=1 est réglé) ou le débit (L/Min).

Il est utilisé conjointement avec nos capteurs de débit d'eau ou capteurs de débit d'huile de transmission.

Paramètres électriques

  • Tension d'entrée : CC 5-24V
  • Tension de sortie : Identique à la tension d'entrée
  • Accessoire par défaut : Alimentation CC 5V

Tableau des paramètres de réglage

Numéro Description Plage de paramètres Valeur d'usine
1 Facteur K 1-655.35 5.00
2 Nombre de décimales du débit instantané 1/2/3 2 (Le débit instantané affiche 2 décimales)

Remarque : Lorsque le nombre de décimales du débit instantané est réglé à 2, le format d'affichage est XX.XX L/Min.
Les paramètres 3-6 sont invalides

Mode d'emploi

  1. Branchez la borne d'entrée à l'alimentation ; l'écran affichera "0000.00".
  2. Branchez la borne de sortie au capteur de débit d'eau (iSentrol).
  3. Lorsque l'eau s'écoule à travers le capteur, l'écran affiche le nombre d'impulsions de sortie du capteur.
  4. En ajustant le facteur K, le débit en temps réel peut être affiché en L/Min (litres par minute).
  5. Affiche 0 en l'absence de débit d'eau.

Méthode de réglage par les boutons

Ouvrez le couvercle arrière pour trouver quatre boutons de réglage :

  • Appuyez longuement sur le bouton SET pendant 5 secondes pour entrer en mode de réglage.
  • Appuyez sur les boutons "+" ou "-" pour ajuster la valeur.
  • Appuyez longuement sur "+" ou "-" pour un réglage rapide.
  • Appuyez deux fois rapidement sur "+" ou "-" pour ajuster de 1000 (ou de 10.00 pour les valeurs avec décimales).
  • Après réglage, appuyez sur SHIFT pour enregistrer.
  • Appuyez longuement sur SET pour quitter.

Changement de mode d'affichage

Appuyez sur le bouton SHIFT pour basculer entre l'affichage du débit total et du débit instantané :

  • Mode par défaut : Affiche le débit instantané lorsque l'eau s'écoule ; affiche 0 lorsque l'eau s'arrête.
  • Appuyez une fois sur SHIFT : Affiche toujours le débit total.
  • Appuyez à nouveau sur SHIFT : Affiche le débit instantané lorsque l'eau s'écoule ; affiche le débit total lorsque l'eau s'arrête.

Remarque : Le mode d'affichage ne peut pas être enregistré et revient au mode par défaut après chaque redémarrage de l'alimentation.

Formule de calcul

Valeur affichée du débit instantané = Nombre d'impulsions ÷ Facteur K

Formule d'étalonnage : Facteur K actuel = Facteur K d'usine × (Valeur affichée du débit ÷ Valeur réelle du débit)

URL de l'outil de calcul en ligne : http://k.isentrol.cc. Entrez les valeurs pour calculer le nouveau facteur K.

L'accumulation du débit total se réinitialise automatiquement à zéro après avoir atteint 999999.

Précautions

  • Évitez l'eau, l'humidité, la poussière et le feu ; prévenez les chutes depuis une hauteur ; tenez-vous à l'écart des environnements à champ magnétique fort.
  • Les capteurs de débit d'eau doivent être utilisés dans des environnements à eau pure. Si la qualité de l'eau ne répond pas aux exigences, installez un dispositif de pré-filtrage.
  • Le US208M n'a pas de fonction de sortie d'alarme.

Support technique et contact

Si vous rencontrez des défaillances ou avez des questions lors de l'utilisation, veuillez contacter notre personnel technique pour consultation.

Téléphone/WeChat : 13001715332

Adresse postale : Zhang Qingyong, iSentrol Technology, Unité 5, No. 21-1 rue Shanghai, ville de Zhonggong, district de Licheng, ville de Jinan, province du Shandong

Visitez le site web de l'entreprise

Описание продукта

US208M — это простой прибор для измерения мгновенного расхода, разработанный для водных расходомеров, который может заменить такие приборы для измерения импульсов, как осциллографы.

Выдает цифровой частотный сигнал (не выдает прямоугольные импульсы) и отображает мгновенное значение импульсов (при установке K=1) или расход (л/мин).

Используется вместе с нашими водными расходомерами или шестеренными масляными расходомерами.

Электрические параметры

  • Входное напряжение: Постоянное напряжение 5-24В
  • Выходное напряжение: такое же, как входное напряжение
  • Стандартное оснащение: Источник питания Постоянное напряжение 5В

Таблица параметров настройки

Номер Описание Диапазон параметров Значение завода
1 Коэффициент K 1-655.35 5.00
2 Количество десятичных знаков мгновенного расхода 1/2/3 2 (мгновенный расход отображается с двумя десятичными знаками)

Примечание: Когда количество десятичных знаков мгновенного расхода установлено на 2, формат отображения — XX.XX л/мин.
Настройки 3-6 недействительны

Инструкция по использованию

  1. Подключите входной разъем к источнику питания; экран отобразит "0000.00".
  2. Подключите выходной разъем к водному расходомеру (iSentrol).
  3. Когда вода течет через датчик, экран отображает количество выходных импульсов датчика.
  4. Регулируя коэффициент K, можно отображать текущий расход в л/мин (литры в минуту).
  5. При отсутствии водотока отображается 0.

Способ регулировки кнопками

Откройте заднюю крышку, чтобы найти четыре регулировочные кнопки:

  • Долго нажмите кнопку SET в течение 5 секунд, чтобы войти в режим регулировки.
  • Нажмите кнопки "+" или "-" для регулировки значения.
  • Долго нажмите "+" или "-" для быстрой регулировки.
  • Быстро нажмите "+" или "-" дважды, чтобы регулировать на 1000 (или на 10.00 для значений с десятичными знаками).
  • После регулировки нажмите SHIFT для сохранения.
  • Долго нажмите SET для выхода.

Переключение режимов отображения

Нажмите кнопку SHIFT, чтобы переключаться между отображением общего расхода и мгновенного расхода:

  • Режим по умолчанию: Отображает мгновенный расход при движении воды; отображает 0 при остановке воды.
  • Нажмите SHIFT один раз: Всегда отображает общий расход.
  • Нажмите SHIFT снова: Отображает мгновенный расход при движении воды; отображает общий расход при остановке воды.

Примечание: Режим отображения не сохраняется и возвращается к режиму по умолчанию после каждого перезапуска питания.

Формула расчета

Отображаемое значение мгновенного расхода = Количество импульсов ÷ Коэффициент K

Формула калибровки: Текущий коэффициент K = Коэффициент K завода × (Отображаемое значение расхода ÷ Фактическое значение расхода)

URL онлайн-инструмента для расчета: http://k.isentrol.cc. Введите значения, чтобы рассчитать новый коэффициент K.

Суммарный расход автоматически сбрасывается до нуля после достижения 999999.

Предостережения

  • Избегайте попадания воды, влаги, пыли и огня; предотвращайте падение с высоты; держите подальше от сильных магнитных полей.
  • Водные расходомеры должны использоваться в чистых водных средах. Если качество воды не соответствует требованиям, установите префильтрационное устройство.
  • US208M не имеет функции аварийного выхода.

Техническая поддержка и контакты

Если при использовании возникли неисправности или вопросы, свяжитесь с нашим техническим персоналом для консультации.

Телефон/WeChat: 13001715332

Почтовый адрес: Чжан Циньюн, iSentrol Technology, Квартира 5, д. 21-1, Шанхайская улица, посёлок Чжуньюн, район Личен, город Цзинань, провинция Шаньдун

Посетите веб-сайт компании

Introduzione al prodotto

Il US208M è un semplice strumento di test del flusso istantaneo progettato per i sensori di flusso d'acqua, che può sostituire strumenti di test di impulsi come gli oscilloscopi.

Emette un segnale di frequenza digitale (non emette onde quadre) e visualizza il valore di impulso istantaneo (quando K=1 è impostato) o il flusso (L/Min).

Viene utilizzato insieme ai nostri sensori di flusso d'acqua o sensori di flusso di olio per ingranaggi.

Parametri elettrici

  • Voltaggio di ingresso: CC 5-24V
  • Voltaggio di uscita: Uguale al voltaggio di ingresso
  • Accessorio predefinito: Alimentazione CC 5V

Tabella delle impostazioni dei parametri

Numero Descrizione Intervallo di parametri Valore di fabbrica
1 Fattore K 1-655.35 5.00
2 Cifre decimali del flusso istantaneo 1/2/3 2 (Il flusso istantaneo mostra 2 cifre decimali)

Nota: Quando le cifre decimali del flusso istantaneo sono impostate a 2, il formato di visualizzazione è XX.XX L/Min.
Le impostazioni 3-6 sono non valide

Istruzioni per l'uso

  1. Collegare il terminale di ingresso all'alimentazione; lo schermo visualizzerà "0000.00".
  2. Collegare il terminale di uscita al sensore di flusso d'acqua (iSentrol).
  3. Quando l'acqua fluisce attraverso il sensore, lo schermo visualizza il numero di impulsi in uscita del sensore.
  4. Regolando il fattore K, è possibile visualizzare il flusso in tempo reale in L/Min (litri al minuto).
  5. Visualizza 0 quando non c'è flusso d'acqua.

Metodo di regolazione con i pulsanti

Aprire la copertura posteriore per trovare quattro pulsanti di regolazione:

  • Mantenere premuto il pulsante SET per 5 secondi per entrare in modalità di regolazione.
  • Premere i pulsanti "+" o "-" per regolare il valore.
  • Mantenere premuti "+" o "-" per una regolazione rapida.
  • Premere "+" o "-" due volte rapidamente per regolare di 1000 (o di 10.00 per valori con cifre decimali).
  • Dopo la regolazione, premere SHIFT per salvare.
  • Mantenere premuto SET per uscire.

Cambio di modalità di visualizzazione

Premere il pulsante SHIFT per passare tra la visualizzazione del flusso totale e del flusso istantaneo:

  • Modalità predefinita: Visualizza il flusso istantaneo quando l'acqua fluisce; visualizza 0 quando l'acqua si ferma.
  • Premere SHIFT una volta: Visualizza sempre il flusso totale.
  • Premere SHIFT di nuovo: Visualizza il flusso istantaneo quando l'acqua fluisce; visualizza il flusso totale quando l'acqua si ferma.

Nota: La modalità di visualizzazione non può essere salvata e tornerà alla modalità predefinita dopo ogni riavvio dell'alimentazione.

Formula di calcolo

Valore visualizzato del flusso istantaneo = Numero di impulsi ÷ Fattore K

Formula di calibrazione: Fattore K corrente = Fattore K di fabbrica × (Valore visualizzato del flusso ÷ Valore effettivo del flusso)

URL dello strumento di calcolo online: http://k.isentrol.cc. Inserire i valori per calcolare il nuovo fattore K.

L'accumulo del flusso totale si resetta automaticamente a zero dopo aver raggiunto 999999.

Precauzioni

  • Evitare acqua, umidità, polvere e fuoco; prevenire le cadute da altezze; tenersi lontani da ambienti con campi magnetici forti.
  • I sensori di flusso d'acqua devono essere utilizzati in ambienti con acqua pura. Se la qualità dell'acqua non soddisfa i requisiti, installare un dispositivo di pre-filtro.
  • Il US208M non ha una funzione di output di allarme.

Supporto tecnico e contatti

Se si incontrano malfunzionamenti o si hanno domande durante l'uso, contattare il nostro personale tecnico per una consulenza.

Telefono/WeChat: 13001715332

Indirizzo postale: Zhang Qingyong, iSentrol Technology, Unità 5, n. 21-1, Via Shanghai, Città di Zhonggong, Distretto di Licheng, Città di Jinan, Provincia di Shandong

Visita il sito web dell'azienda

Introdução do produto

O US208M é um instrumento de teste de fluxo instantâneo simples projetado para sensores de fluxo de água, que pode substituir instrumentos de teste de pulso como osciloscópios.

Ele emite um sinal de frequência digital (não emite ondas quadradas) e exibe o valor de pulso instantâneo (quando K=1 está configurado) ou a taxa de fluxo (L/Min).

É usado em conjunto com nossos sensores de fluxo de água ou sensores de fluxo de óleo de engrenagem.

Parâmetros elétricos

  • Tensão de entrada: CC 5-24V
  • Tensão de saída: Igual à tensão de entrada
  • Acessório padrão: Fonte de alimentação CC 5V

Tabela de configurações de parâmetros

Número Descrição Intervalo de parâmetros Valor de fábrica
1 Fator K 1-655.35 5.00
2 Casas decimais do fluxo instantâneo 1/2/3 2 (O fluxo instantâneo mostra 2 casas decimais)

Nota: Quando as casas decimais do fluxo instantâneo estão configuradas como 2, o formato de exibição é XX.XX L/Min.
As configurações 3-6 são inválidas

Instruções de uso

  1. Conecte o terminal de entrada à fonte de alimentação; a tela exibirá "0000.00".
  2. Conecte o terminal de saída ao sensor de fluxo de água (iSentrol).
  3. Quando a água flui pelo sensor, a tela exibe o número de pulsos de saída do sensor.
  4. Ajustando o fator K, a taxa de fluxo em tempo real pode ser exibida em L/Min (litros por minuto).
  5. Exibe 0 quando não há fluxo de água.

Método de ajuste por botões

Abra a tampa traseira para encontrar quatro botões de ajuste:

  • Mantenha pressionado o botão SET por 5 segundos para entrar no modo de ajuste.
  • Pressione os botões "+" ou "-" para ajustar o valor.
  • Mantenha pressionados "+" ou "-" para ajuste rápido.
  • Pressione "+" ou "-" duas vezes rapidamente para ajustar em 1000 (ou em 10.00 para valores com casas decimais).
  • Após o ajuste, pressione SHIFT para salvar.
  • Mantenha pressionado SET para sair.

Alternância de modo de exibição

Pressione o botão SHIFT para alternar entre a exibição de fluxo total e fluxo instantâneo:

  • Modo padrão: Exibe fluxo instantâneo quando a água está fluindo; exibe 0 quando a água para.
  • Pressione SHIFT uma vez: Sempre exibe o fluxo total.
  • Pressione SHIFT novamente: Exibe fluxo instantâneo quando a água está fluindo; exibe fluxo total quando a água para.

Nota: O modo de exibição não pode ser salvo e retornará ao modo padrão após cada reinício da alimentação.

Fórmula de cálculo

Valor exibido do fluxo instantâneo = Contagem de pulsos ÷ Fator K

Fórmula de calibração: Fator K atual = Fator K de fábrica × (Valor exibido do fluxo ÷ Valor real do fluxo)

URL da ferramenta de cálculo online: http://k.isentrol.cc. Insira os valores para calcular o novo fator K.

O acúmulo do fluxo total é redefinido automaticamente para zero após atingir 999999.

Precauções

  • Evite água, umidade, poeira e fogo; previna quedas de altura; mantenha-se longe de ambientes com campos magnéticos fortes.
  • Sensores de fluxo de água devem ser usados em ambientes com água pura. Se a qualidade da água não atender aos requisitos, instale um dispositivo de pré-filtro.
  • O US208M não possui função de saída de alarme.

Suporte técnico e contato

Se encontrar falhas ou tiver dúvidas durante o uso, entre em contato com nosso pessoal técnico para consulta.

Telefone/WeChat: 13001715332

Endereço postal: Zhang Qingyong, iSentrol Technology, Unidade 5, nº 21-1, Rua Shanghai, Cidade de Zhonggong, Distrito de Licheng, Cidade de Jinan, Província de Shandong

Visite o site da empresa

Introducción del producto

El US208M es un instrumento de prueba de flujo instantáneo sencillo diseñado para sensores de flujo de agua, que puede reemplazar a instrumentos de prueba de pulsos como osciloscopios.

Emite una señal de frecuencia digital (no emite ondas cuadradas) y muestra el valor de pulso instantáneo (cuando se establece K=1) o el caudal (L/Min).

Se usa junto con nuestros sensores de flujo de agua o sensores de flujo de aceite de engranaje.

Parámetros eléctricos

  • Voltaje de entrada: CC 5-24V
  • Voltaje de salida: Igual al voltaje de entrada
  • Accesorio predeterminado: Fuente de alimentación CC 5V

Tabla de configuración de parámetros

Número Descripción Rango de parámetros Valor de fábrica
1 Factor K 1-655.35 5.00
2 Decimales de flujo instantáneo 1/2/3 2 (El flujo instantáneo muestra 2 decimales)

Nota: Cuando los decimales del flujo instantáneo se establecen en 2, el formato de visualización es XX.XX L/Min.
Las configuraciones 3-6 son inválidas

Instrucciones de uso

  1. Conecte el terminal de entrada a la fuente de alimentación; la pantalla mostrará "0000.00".
  2. Conecte el terminal de salida al sensor de flujo de agua (iSentrol).
  3. Cuando el agua fluye a través del sensor, la pantalla muestra el número de pulsos de salida del sensor.
  4. Ajustando el factor K, se puede mostrar el caudal en tiempo real en L/Min (litros por minuto).
  5. Muestra 0 cuando no hay flujo de agua.

Método de ajuste por botones

Abra la tapa trasera para encontrar cuatro botones de ajuste:

  • Mantenga presionado el botón SET durante 5 segundos para entrar en modo de ajuste.
  • Presione los botones "+" o "-" para ajustar el valor.
  • Mantenga presionados "+" o "-" para un ajuste rápido.
  • Presione "+" o "-" dos veces rápidamente para ajustar en 1000 (o en 10.00 para valores con decimales).
  • Después del ajuste, presione SHIFT para guardar.
  • Mantenga presionado SET para salir.

Cambio de modo de visualización

Presione el botón SHIFT para cambiar entre la visualización de flujo total y flujo instantáneo:

  • Modo predeterminado: Muestra flujo instantáneo cuando el agua fluye; muestra 0 cuando el agua se detiene.
  • Presione SHIFT una vez: Siempre muestra el flujo total.
  • Presione SHIFT nuevamente: Muestra flujo instantáneo cuando el agua fluye; muestra flujo total cuando el agua se detiene.

Nota: El modo de visualización no se puede guardar y volverá al modo predeterminado después de cada reinicio de la alimentación.

Fórmula de cálculo

Valor mostrado del flujo instantáneo = Recuento de pulsos ÷ Factor K

Fórmula de calibración: Factor K actual = Factor K de fábrica × (Valor mostrado del flujo ÷ Valor real del flujo)

URL de la herramienta de cálculo en línea: http://k.isentrol.cc. Ingrese los valores para calcular el nuevo factor K.

La acumulación del flujo total se restablece automáticamente a cero después de alcanzar 999999.

Precauciones

  • Evite el agua, la humedad, el polvo y el fuego; prevenga caídas desde alturas; manténgase alejado de entornos con campos magnéticos fuertes.
  • Los sensores de flujo de agua deben usarse en entornos con agua pura. Si la calidad del agua no cumple con los requisitos, instale un dispositivo de prefiltrado.
  • El US208M no tiene función de salida de alarma.

Soporte técnico y contacto

Si encuentra fallos o tiene preguntas durante el uso, póngase en contacto con nuestro personal técnico para consultar.

Teléfono/WeChat: 13001715332

Dirección postal: Zhang Qingyong, iSentrol Technology, Unidad 5, nº 21-1, Calle Shanghai, Ciudad de Zhonggong, Distrito de Licheng, Ciudad de Jinan, Provincia de Shandong

Visite el sitio web de la empresa

제품 소개

US208M은 오실로스코프와 같은 펄스 테스트 장비를 대체할 수 있는 수류 센서용 간단한 순간 유량 테스트 장비입니다.

디지털 주파수 신호를 출력하며(정현파는 출력하지 않음), 순간 펄스 값(K=1로 설정할 경우) 또는 유량(L/Min)을 표시합니다.

당사의 수류 센서 또는 기어 오일 유량 센서와 함께 사용합니다.

전기적 매개변수

  • 입력 전압: DC 5-24V
  • 출력 전압: 입력 전압과 동일
  • 기본 액세서리: DC 5V 전원 공급 장치

매개변수 설정 테이블

번호 설명 매개변수 범위 공장 설정 값
1 K값 1-655.35 5.00
2 순간 유량 소수점 자릿수 1/2/3 2 (순간 유량은 2자리 소수점으로 표시)

참고: 순간 유량 소수점 자릿수가 2로 설정된 경우 표시 형식은 XX.XX L/Min입니다.
3-6번 설정 항목은 무효입니다

사용 설명서

  1. 입력 단자를 전원에 연결하면 화면에 "0000.00"이 표시됩니다.
  2. 출력 단자를 수류 센서(iSentrol)에 연결합니다.
  3. 물이 센서를 통과하면 화면에 센서의 출력 펄스 수가 표시됩니다.
  4. K값을 조정하여 실시간 유량을 L/Min(리터/분) 단위로 표시할 수 있습니다.
  5. 물이 흐르지 않을 때는 0을 표시합니다.

버튼 조정 방법

후면 커버를 열면 4개의 조정 버튼이 있습니다:

  • SET 버튼을 5초 동안 길게 누르면 조정 모드로 들어갑니다.
  • "+" 또는 "-" 버튼을 눌러 값을 조정합니다.
  • "+" 또는 "-" 버튼을 길게 누르면 빠르게 조정할 수 있습니다.
  • "+" 또는 "-" 버튼을 빠르게 두 번 누르면 1000씩 조정합니다(소수점이 있는 값은 10.00씩 조정).
  • 조정 후 SHIFT를 눌러 저장합니다.
  • SET을 길게 눌러 종료합니다.

표시 모드 전환

SHIFT 버튼을 눌러 총 유량과 순간 유량 표시를 전환할 수 있습니다:

  • 기본 모드: 물이 흐를 때 순간 유량을 표시하고, 물이 멈추면 0을 표시합니다.
  • SHIFT를 한 번 누르면: 항상 총 유량을 표시합니다.
  • SHIFT를 다시 한 번 누르면: 물이 흐를 때 순간 유량을 표시하고, 물이 멈추면 총 유량을 표시합니다.

참고: 표시 모드는 저장할 수 없으며, 전원을 재시작할 때마다 기본 모드로 복원됩니다.

계산 공식

순간 유량 표시 값 = 펄스 수 ÷ K값

교정 공식: 현재 K값 = 공장 K값 × (표시된 유량 값 ÷ 실제 유량 값)

온라인 계산 도구 URL: http://k.isentrol.cc. 값을 입력하여 새로운 K값을 계산하세요.

총 유량 누적이 999999에 도달하면 자동으로 0으로 초기화되어 다시 누적됩니다.

주의 사항

  • 물, 습기, 먼지, 불을 피하고, 높은 곳에서 떨어뜨리지 않으며, 강한 자기 환경에서 멀리 떨어져 있으세요.
  • 수류 센서는 순수 환경에서 사용해야 합니다. 수질이 요구 사항을 충족하지 않는 경우 전처리 필터 장치를 설치하세요.
  • US208M은 경보 출력 기능이 없습니다.

기술 지원 및 연락처

사용 중故障가 발생하거나 궁금한 점이 있는 경우 즉시 당사 기술人员에게 문의하시기 바랍니다.

전화/위챗: 13001715332

주소: 산동성 제남시 리청구 중궁진 상하이거리 21-1번 5동 신준테크놀로지 장칭용

회사 웹사이트 방문

製品紹介

US208Mは、オシロスコープなどのパルス試験機器に代わる、水流センサー用の簡易型瞬時流量試験機器です。

デジタル周波数信号を出力し（矩形波は出力しません）、瞬時パルス値（K=1に設定した場合）または流量（L/Min）を表示します。

当社の水流センサーまたはギアオイル流量センサーと併用します。

電気的パラメータ

  • 入力電圧：DC5-24V
  • 出力電圧：入力電圧と同じ
  • 標準付属品：DC5V電源

パラメータ設定表

番号 説明 パラメータ範囲 工場出荷値
1 K値 1-655.35 5.00
2 瞬時流量の小数位 1/2/3 2（瞬時流量は2桁の小数で表示）

注意：瞬時流量の小数位を2に設定すると、表示形式はXX.XX L/Minになります。
設定項目3-6は無効です

使用説明

  1. 入力端子を電源に接続すると、画面に「0000.00」が表示されます。
  2. 出力端子を水流センサー（iSentrol）に接続します。
  3. 水がセンサーを通過すると、画面にセンサーの出力パルス数が表示されます。
  4. K値を調整することで、リアルタイムの流量をL/Min（リットル/分）で表示できます。
  5. 水が流れていない場合は0を表示します。

ボタン調整方法

裏蓋を開くと、4つの調整ボタンがあります：

  • SETボタンを5秒間長押しすると調整モードに入ります。
  • 「+」または「-」ボタンを押して値を調整します。
  • 「+」または「-」ボタンを長押しするとクイック調整できます。
  • 「+」または「-」ボタンを素早く2回押すと1000ずつ調整されます（小数位のある値は10.00ずつ調整）。
  • 調整後、SHIFTを押して保存します。
  • SETを長押しして終了します。

表示モード切り替え

SHIFTボタンを押すと総流量と瞬時流量の表示を切り替えることができます：

  • デフォルトモード：水が流れているときは瞬時流量を表示し、水が止まると0を表示します。
  • SHIFTを1回押すと：常に総流量を表示します。
  • SHIFTをもう1回押すと：水が流れているときは瞬時流量を表示し、水が止まると総流量を表示します。

注意：表示モードは保存できず、電源を再起動するたびにデフォルトモードに戻ります。

計算式

瞬時流量表示値 = パルス数 ÷ K値

校正公式：現在のK値 = 工場のK値 ×（表示流量値 ÷ 実際の流量値）

オンライン計算ツールURL：http://k.isentrol.cc。値を入力して新しいK値を計算します。

総流量の累積が999999に達すると自動的にゼロにリセットされ、再度累積されます。

注意事項

  • 水、湿気、ほこり、火気を避け、高所からの落下を防止し、強磁場環境から遠ざけてください。
  • 水流センサーは純水環境で使用してください。水質が要件を満たさない場合は、前置フィルター装置を取り付けてください。
  • US208Mにはアラーム出力機能がありません。

技術サポートとお問い合わせ

使用中に故障が発生したり、不明な点があったりした場合は、すぐに当社の技術スタッフにご相談ください。

電話/WeChat：13001715332

住所：山東省済南市暦城県仲宮鎮上海街21-1号5単元 信準科技 張慶勇

会社のWebサイトを訪問
